概述
MPD型氣箱式布袋除塵器是一種脈沖袋除塵器。它綜合分室反吹脈沖噴吹清灰各類袋式除塵器的優點，克服了分室反吹清灰強度較差，脈沖噴吹清灰需要和過濾同時進行的缺點，擴大了應用范圍，該產品具有分室整體清灰特點，采用大規格脈沖閥清灰，具有清灰能力強、效果好、使用壽命長。該產品適用高濃度粉塵的治理，可簡化粉塵工藝流程，降低設備投資。產品結構緊湊，占地面積少，可降低投資。該產品具有好的環境效益、社會效益和經濟效益。
MPD型氣箱式袋除塵器具有四個系列33種規格。過濾面積從93-436lm
2，處理風量6900m
3/h至314000mw/h。廣泛適用于建材水泥、冶金、機械、化工和耐火材料行業；特別適用于水泥廠的破碎、包裝、庫頂、熟料冷卻機和各種磨機等收塵系統（或除塵系統），也可適用于煤磨除塵，但要增設防燃防爆措施，除塵器結構也要相應改變。還可適用于含塵濃度特高氣體的除塵，如帶O－sepa選粉機的粉磨系統，其氣體含塵濃度高達1000g/m
3（標）以上，可不設置作預除塵用的旋風除塵器。對于我國北方嚴寒地區，本除塵器在增加加熱保溫裝置后也能適用。

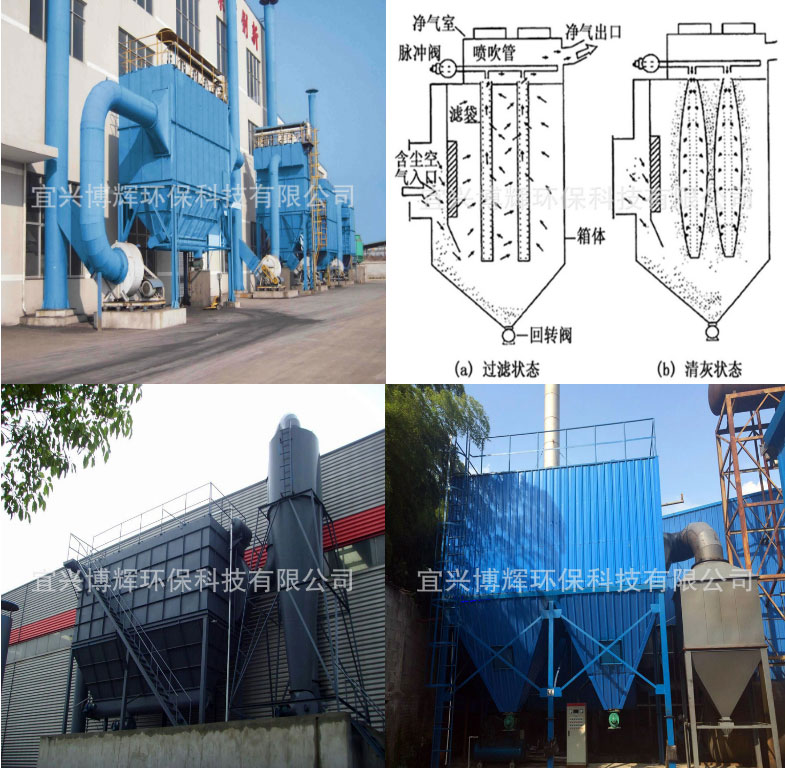

結構和工作原理
含塵氣體從除塵器進出風箱體中的進風口（32系列從灰斗進入）進入經斜隔板轉向于灰斗，同時氣流速度變慢，由于慣性作用，氣體中粗顆粒粉塵落入灰斗，細小塵粒隨氣流折而向上進入過濾室，粉塵附著于濾袋的外表，凈化后的氣體透過濾袋進入上部清潔室，由各分室清潔室匯集經出風口，由除塵系統的主風機吸出排入大氣。隨著過濾工況的不斷進行，隨著于濾袋外表的粉塵逐漸增多，氣流通過的阻力也逐漸增大。當達到一定阻力值時（例如1770pa），根據需要可以手動，也可以經過定壓或定時清灰程序電控儀，自動控制啟動除塵器第一個分室的提升閥關閉，切斷通過過濾室的氣流，再開啟脈沖閥釋放高壓壓縮空氣，對第一個分室氣箱內所有濾袋進行脈沖噴吹清灰（停風清灰），使每一個濾袋突然膨脹，從而振落袋表面積附的粉塵，使濾袋內外差恢復到開始使用狀態，粉塵沉落灰斗。隨后程控儀按規定間隔時間打開提升閥，恢復第一室的過濾，再啟動第二分室的提升閥，關閉切斷第二室的過濾氣流，開啟第二分室的電磁閥釋放高壓壓縮空氣，對第二分室氣箱內所有濾袋進行停風脈沖噴吹清灰，清除第二分室濾袋上的粉塵。之后程控儀打開第二分室提升閥，恢復第二分室的過濾。此后按預告規定的電控程序?qū)Φ谌质?、第四分?hellip;…的濾袋進行停風噴吹清灰，直至最后一個分室清灰完畢，關閉電控儀，除塵器全部恢復正式過濾收塵。
對濾袋停風及噴吹的時間，分室之間的間隔時間，清灰周期由程控儀進行控制，各時間均為可調，參見電控說明書。
本除塵器一般是在負壓下進行工作，但也可在正壓下工作，結構無須改變。
技術性能表
|
規格 |
參數 |
處理風量（m3/h） |
過濾風速（m/min） |
過濾面積（m2） |
濾袋數（個） |
阻力
（Pa） |
含塵濃度（g/m3） |
收塵效率
（%） |
重量 |
|
型號 |
|
MPD-32-3 |
6900 |
1.0-2.0 |
115 |
115 |
1200-1700 |
＜1000 |
99.99 |
2.880 |
|
MPD-32-4 |
9000 |
150 |
150 |
4.080 |
|
MPD-32-5 |
11000 |
185 |
185 |
5.280 |
|
MPD-32-6 |
15000 |
250 |
250 |
6.480 |
|
MPD-64-4 |
18000 |
300 |
300 |
7.280 |
|
MPD-64-5 |
22000 |
365 |
365 |
9.960 |
|
MPD-64-6 |
25000 |
420 |
420 |
11.640 |
|
MPD-64-7 |
32000 |
530 |
530 |
13.320 |
|
MPD-64-8 |
36000 |
600 |
600 |
15.000 |
|
MPD-96-4 |
28000 |
466 |
466 |
＜1300 |
99.98 |
10452 |
|
MPD-96-5 |
33000 |
550 |
550 |
12120 |
|
MPD-96-6 |
40000 |
666 |
666 |
14880 |
|
MPD-96-7 |
46000 |
766 |
766 |
16920 |
|
MPD-96-8 |
53000 |
885 |
885 |
19810 |
|
MPD-96-9 |
60000 |
1000 |
1000 |
21240 |
|
MPD-96-2×5 |
66000 |
1115 |
1115 |
25200 |
|
MPD-96-2×6 |
80000 |
1350 |
1350 |
30240 |
|
MPD-96-2×7 |
95000 |
1580 |
1580 |
35280 |
|
MPD-96-2×8 |
110000 |
1850 |
1850 |
40320 |
|
MPD-96-2×9 |
120000 |
2000 |
2000 |
45360 |
|
MPD-96-2×10 |
135000 |
2250 |
2250 |
50400 |
